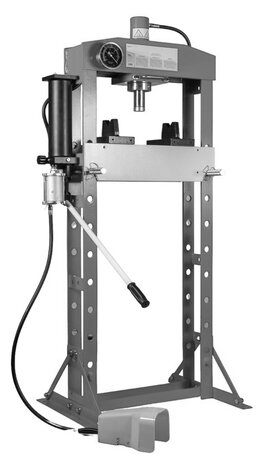

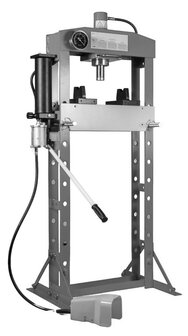

Hydraulisch pneumatische pers 20T mobiele cilinder

Hydraulisch pneumatische pers 20T mobiele cilinder
Voordelen:
Bediening met perslucht (voetpedaal) en met de hand (hendel)
Zijwaarts verplaatsbare cilinder laat toe om te persen dichter bij de rand van het frame. Handig bij het persen aan de zijkant van grote werkstukken
Betrouwbare pompmechaniek met dubbele snelheid
Geleverd met 2 persblokken (V-blokken)
Optionele ponsenset
Capaciteit en afmetingen:
Capaciteit: 20 ton
Cilinder verticale koers: 185 mm
Cilinder horizontale koers: 176 mm (mobiele cilinder)
Werktafel afstand de cilinderkop: min. 38 mm - max. 918 mm
Werktafel afstand tot de vloer: min. 273 mm - max. 1153 mm
Bed breedte / ruimte tussen de poten: 510 mm
Kenmerken:
Manuele en pneumatische bediening:
De hydropneumatische pomp wordt aangestuurd door perslucht via het voetpedaal, en zorgt voor kracht en snelheid tijdens het werken. Er is geen handkracht nodig.
Pomp met 2 snelheden: een hoge snelheid bij het onbelast benaderen van het werkstuk, en een tragere snelheid tijdens het persen. De snelheid vermindert automatisch bij tegendruk
De pomp kan je ook manueel bedienen met een hendel, voor precies en secuur werken
Het basisframe, waarop alle krachten komen tijdens het persen, is volledig gelast uit 1 stevig frame, wat de sterkte en levensduur van de pers ten goede komt. Wij gebruiken geen bouten of schroeven om de pers te assembleren.
De werktafel wordt ondersteund door 2 zware vastzetpinnen met veiligheidsclips, waarbij de werktafel op de pinnen rust. Hierdoor is het mogelijk om de tafel makkelijker te verstellen in hoogte zonder dat de pinnen klem komen te zitten.
Pomp met overbelastingventiel
Afneembare cilinderkop (binnendiameter van de opname: 25 mm). Hiermee is het mogelijk om de optionele ponsen set of andere persvormen en plooimessen op de kop aan te sluiten (art 754758311)
Perslucht werkdruk: 7,5 à 8,5 bar en luchtdebiet: 200 l/min
Perslucht klep met handbediening, en aansluiting met EURO connector
Geleverd met:
Pneumatisch voetpedaal voor de bediening met perslucht
Set van set V-blokken voor het rechten of persen van assen, baren en buizen. Afmetingen van een V-blok: lengte 195 mm, breedte 125 mm, hoogte 105 mm
Manometer met aanduiding van de perskracht
Voorgevuld met hydraulische olie
Eenvoudige montage: de pers wordt geleverd in 1 stuk. Enkel de 2 zijdelingse steunpoten worden ter plaatse gemonteerd
Optionele compressoren:
Compressor Silent, 50 liter tank 1,1 kW met debiet 280 liter/minuut (8551403106)
Compressor Silent, 100 liter tank 2,2 kW met debiet 480 liter/minuut (8551403108)
Compressor 100 liter tank 2,2 kW met debiet 480 liter/minuut (8551404000)
Compressor 200 liter tank 2,2 kW met debiet 300 liter/minuut (8551404010)
Opties:
Set van 8 ronde ponsen van 10 tot 30mm, voor het bewerken van bussen, dichtingen, rollagers, enz. (art. 754758311) Geleverd met adapter.
Afschermrooster uit staal, als bescherming bij het persen van wegslaande werkstukken (art. 757170223)
Hydraulische olie (art. 790030046). Olietank met hoeveelheid: 950 ml.
Uitgebreid gamma duwbrootsen en geleidingsbussen voor het duwen van spiebanen van 2 tot 25mm. (vb: 10mm: art. 790008653). Contacteer onze product specialisten voor een juiste selectie van deze accessoires.
Alternatieve persen:
Hydraulische pers 15 Ton met handbediening (art 757170150)
Hydraulische pers 20 Ton met hand- en voetbediening (art 757170154)
Hydraulische pers 30 Ton met hand- en voetbediening (art 757170155)
Hydraulische pers 50 Ton met hand- en voetbediening (art 757170156)
Hydraulisch pneumatische pers 20 Ton (art 757170220)
Hydraulisch pneumatische pers 30 Ton (art 757170300)
Hydraulisch pneumatische pers 50 Ton (art 757170520)
Hydraulisch pneumatische pers 75 Ton (art 757170075)
Type pers    hydropneumatische bediening
Cilinder    185
Koers cilinder G  mm    185
Aantal snelheden    2
Benodigde luchtdruk  bar    7.5
Luchtdebiet  l/min    200
Capaciteit  t    20
Koers  mm    185
Snelheid opm  m/min    270
Snelheid neer onder drukm  m/min    50
Snelheid neer zonder drukm  m/min    200
Mobiele cilinder

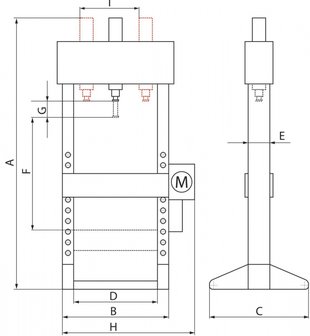

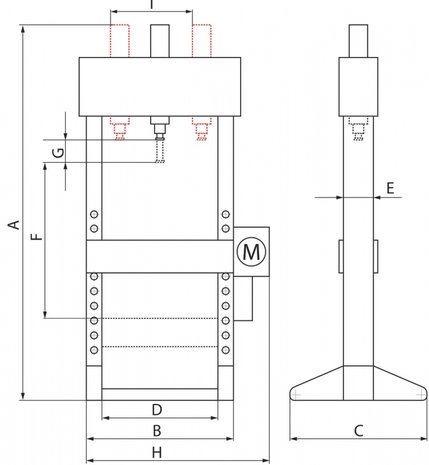

Afmetingen
A  mm    1619
B  mm    730
C  mm    560
D  mm    510
Diameter cylinder  mm    48
E  mm    168
F min.mm    38
F max.mm    918
H mm    822
I  mm    176
L1  mm    1203
L2  mm    323
Gewicht  kg    106,50
Afmetingen (l x b x h)  mm    730x560 x1619
